LK滚珠宽形法兰形直线导轨，LZ滚珠窄形四方形直线导轨，GK滚柱宽形法兰形直线导轨，GZ滚柱窄形四方形直线导轨

首页 » 迈动产品 » 丝杆导轨 » 直线导轨

产品介绍Product

产品名称：: LK滚珠宽形法兰形直线导轨，LZ滚珠窄形四方形直线导轨，GK滚柱宽形法兰形直线导轨，GZ滚柱窄形四方形直线导轨

产品特性：: LK滚珠宽形法兰形直线导轨，LZ滚珠窄形四方形直线导轨，GK滚柱宽形法兰形直线导轨，GZ滚柱窄形四方形直线导轨

品牌：: 迈动工业

材质：

表面：

寿命：

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

LK滚珠宽形法兰形直线导轨，LZ滚珠窄形四方形直线导轨，GK滚柱重载宽形法兰形直线导轨，GZ滚柱重载窄形四方形直线导轨--迈动工业匠工研造。

LK 迈动工业--滚珠宽形法兰形直线导轨

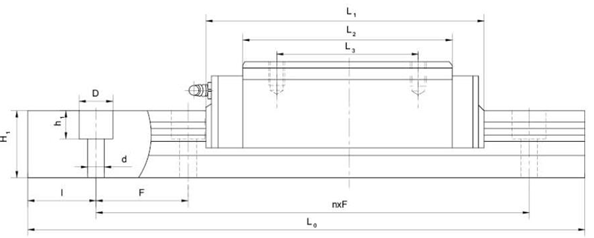

型号 Model	装配后组合尺寸 Assembled dimension		导轨尺寸 Gail dimension						滑块尺寸 Slode dimension											额定载荷 Rated load		额定静力矩 Rated static torque(M.m)
	H	W	B	H₁	l	F	Lomax	d×D×h1	B₁	K	T	T₁	C₁	M₁	￠	C₂	L₁	L₂	L₃	C	CO	MA	MB	MC
LK15	24	16	15	15	20	60	1500	4.5×7.5×5.3	47	19.4	7	11	4.5	M5	4.5	38	57	38.8	30	8.71	14.5	70	70	112
LK20	30	21.5	20	18	20	60	2000	6×9.5×8.5	63	25	10	10	5	M6	6	53	74	50.8	40	13.6	22.7	112	112	186
LK20C																	90	66.8		18.2	30.3	1635	1635	278
LK25	36	23.5	23	22	20	60	3000	7×11×9	70	29.5	12	16	6.5	M8	6.7	57	90	59	45	19.6	32.6	170	170	280
LK25C																	109	78		26.1	43.6	318	318	522
LK30	42	31	28	26	20	80		9×14×12	90	34	10	18	9	M10	9	72	97	70	52	27.6	34.4	311.3	311.3	546
LK30C																	119	92		33.4	45.8	560	560	745.2
LK35	48	33	34	29	20	80		9×14×12	100	39	13	21	9	M10	9	82	110	80.5	62	34.8	58	536	536	869
LK35C																	135	105.8		46.5	77.4	810	810	1300
LK45	62	37.5	45	38	25	100		14×20×17	120	51	15	25	10	M12	11	100	139	102	80	54.4	90.7	1100	1100	1882
LK45C																	167	130		72.6	121	1560	1560	2665
LK55	70	43.5	53	44	30	120		16×23×20	140	57	20	29	12	M14	14	116	161	118	95	78.4	131	1547	1547	2580
LK55C																	199	156		105.1	174	2649	2649	3950
LK65	90	53.5	63	53	35	150		18×26×22	170	76	23	37	14.0	M16	16	142	195	147	110	128	213	3690	3690	5540
LK65C																	255	207		186	309	5460	5460	8788

LZ 迈动工业--滚珠窄形四方形直线导轨 （四方向等载荷，安装孔为螺孔）

型号 Model	组合后尺寸 Assembled dimension		导轨尺寸 Gail dimension						滑块尺寸 Slode dimension										额定载荷 Rated load		额定静力矩 Rate static torque(M.m)
	H	W	B	H₁	l	F	Lomax	d×D×h1	B₁	K	T	C₁	M₁	h2	C₂	L₁	L₂	L₃	C	CO	MA	MB	MC
LZ15	28	9.5	15	15	20	60	1500	4.5×7.5×5.3	34	23.4	6	4.0	M4	5	26	57	38.8	26	8.7	14.5	70	70	112
LZ20	30	12	20	18	20	60	2000	6×9.5×8.5	44	25	8	6	M5	6	32	74	50.8	36	14	22.7	112	112	186
LZ20C																90	66.8	50	18	30.3	1635	1635	278
LZ25	40	12.5	23	22	20	60	3000	7×11×9	48	33.5	8	6.5	M6	8	35	90	59	35	20	32.6	170	170	280
LZ25C																109	78	50	26	43.6	318	318	522
LZ30	45	16	28	26	20	80		9×14×12	60	37	8	10	M8	10	40	97	70	40	28	34.4	311.3	311.3	546
LZ30C																119	92	60	33	45.8	560	560	745.2
LZ35	55	18	34	29	20	80		9×14×12	70	46	10	10	M8	12	50	110	80.5	50	35	58	536	536	869
LZ35C																135	105.8	72	47	77.4	810	810	1300
LZ45	70	20.5	45	38	25	100		14×20×17	86	59	15	13	M10	17	60	139	102	60	54	90.7	1100	1100	1882
LZ45C																167	130	80	73	121	1560	1560	2665
LZ55	80	23.5	53	44	30	120		16×23×20	100	67	18	12.5	M12	18	75	161	118	75	78	131	1547	1547	2580
LZ55C																199	156	95	105	174	2649	2649	3950
LZ65	90	31.5	63	53	35	150		18×26×22	126	76	20	25	M16	20	76	195	147	70	128	213	3690	3690	5540
LZ65C																255	207	120	186	309	5460	5460	8788

GK 迈动工业--滚柱重载宽形法兰形直线导轨（有的公司叫W形)

型号 Model	组合后尺寸 Assembled dimension		导轨尺寸 Gail dimension						滑块尺寸 Slode dimension										额定载荷 Rated load		额定静力矩 Rate static torque(M.m)
	H	W	B	H₁	l	F	Lomax	d×D×h1	B₁	K	T	T₂	T₁	M₁	C₂	L₁	L₂	L₃	C	CO	MA	MB	MC
GK35	48	33	34	32	20	40	3000	9×14×12	100	40	16	23	12	M10	82	109	80	62	52	93.4	1189	1189	20089
GK35C																136	103		72	128.5	2214	2214	2762
GK45	60	37.5	45	40	25	50		14×20×17	120	50.0	22	30.5	15	M12	100	138	100	80	93	167.5	2790	2790	4621
GK45C																173	135		128	229.5	5161	5161	6333
GK55	70	43.5	53	48	30	60		16×23×20	140	57	24	34.5	18	M14	116	174	120	95	132	237	4738	4738	7771
GK55C																216	162		181	324	8745	8745	10624
GK65	90	53.5	63	58	37.5	75		18×26×22	170	76	36	51	23	M16	142	251	201	110	295	530	17930	17930	20912

border="1" cellspacing="0" cellpadding="0" width="1600" x:str="" style="width: 1000px;">

GZ 迈动工业--滚柱 重载窄型 直线导轨 (有的公司叫H形）

型号 Model	组合后尺寸 Assembled dimension		导轨尺寸 Gail dimension						滑块尺寸 Slode dimension									额定载荷 Rated load		额定静力矩 Rated static torque(M.m)
	H	W	B	H₁	l	F	Lomax	d×D×h1	B₁	K	T	T₁	M₁	C₂	L₁	L₂	L₃	C	CO	MA	MB	MC
GZ35	55	18	34	32	20	40	3000	9×14×12	70	47	8	12	M8	50	109	80	50	52	93	1189	1189	20089
GZ35C															136	103	72	71.5	129	2214	2214	2762
GZ45	70	20.5	45	40	25	50		14×20×17	86	60	10	18	M10	60	138	100	60	93.4	168	2790	2790	4621
GZ45C															173	135	80	127.8	230	5161	5161	6333
GZ55	80	23.5	53	48	30	60		16×23×20	100	67	12	19	M12	75	174	120	75	131.9	237	4738	4738	7771
GZ55C															216	162	95	180.5	324	8745	8745	10624
GZ65	90	31.5	63	58	37.5	75		18×26×22	126	76	15	20	M16		76	251	201	110	295	530	17930	17930

公司名称：上海迈动机电设备有限公司

公司地址：上海青浦工业区崧海路98号

邮政编码：201703

公司电话：021-54422420

公司传真：021-54422420-801

邮箱：shmidon@126.com

户名：上海迈动机电设备有限公司

税号：310112660703692

开户行：工行上海莘庄支行

账号：1001140209007024765

电话：021-54422420 54422402

传真：021-54422420-801

地址：上海莘庄工业园区申富路128号（开票）

地址：上海青浦工业园区崧海路98号（收货地址）

上海迈动机电设备有限公司提供17%的增值税发票；

品质100%保证，让你更放心使用。
